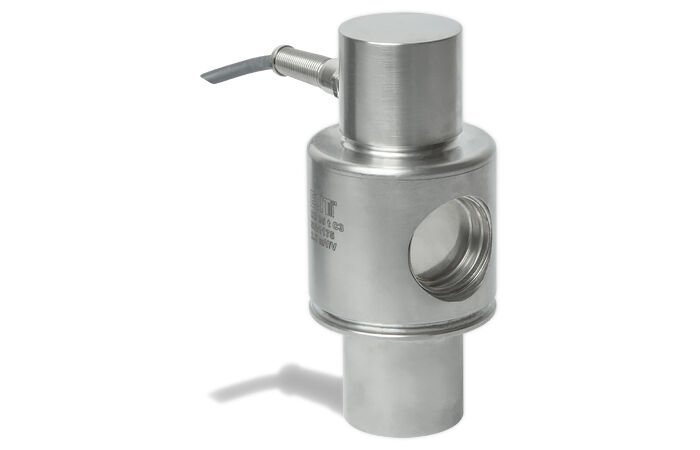

Basma Tipi Loadcell CD Yük Hücresi

Basma Tipi Loadcell CD Yük Hücresi

• CD yük hücreleri kolon tipi yük hücresidir, baskıya çalışır. Yüksek kapasiteli elektronik ağırlık ve kuvvet ölçme uygulamalarında endüstriyel ortamlarda kullanılmak üzere geliştirilmiştir. Yapıları gereği yanal yüklerden korumak için ilave önlem alınmalıdır.. Ölçüm bölgesi kaynakla kapalı IP68 koruma sınıfındadır. Açık hava koşullarından ve kimyasal maddelerden etkilenmez. Taşıt kantarları, platform kantarları, tank tartı sistemleri, otomatik tartı aletleri ve proses ölçümlerinde kullanılır.

• Paslanmaz Çelik

• Kaynakla kapalı gövde

• Ağır hizmete dayanıklı

• IP68 endüstriyel koruma

Teknik Özellikleri :

Model	Kapasite	Minimum Taksimat	Aşırı Yükleme Kapasitesi
CD 25	25,000 kg	2800 g	40,000 kg
CD 30	30,000 kg	3400 g	45,000 kg
CD 40	40,000 kg	4500 g	60,000 kg
CD 60	60,000 kg	6800 g	90,000 kg
CD 100	100,000 kg	11300 g	150,000 kg

Maksimum kapasite (Emax)	kg	25000 / 30000 40000 60000 100000
Hassasiyet sınıfı (OIML R 60 standartlarına göre)		C3 C4
Maksimum bölüntü sayısı ()		3000 4000
Minimum ölçüm aralığı ()		Emax/6000 Emax/8850
Toplam hata	%	≤ ±0.02 ≤ ±0.015
Sıfıra dönüş hatası (DR)	%Emax	0.0033 0.0025
Minimum yük	%Emax	0
Aşırı yükleme kapasitesi	%Emax	150
Aşırı yan yükleme kapasitesi	%Emax	100
Kırılma kapasitesi	%Emax	300
Esneme (Emaxyükte)	mm	≤ 0.3
Maksimum uyarma gerilimi (Umax)	V	15
Kazanç (Cn)	mV/V	2 ±0.1%
Yüksüz çıkış	%Cn	≤±1.0
Giriş direnci	Ω	385 ±20
Çıkış direnci	Ω	351 ±3
İzolasyon direnci	MΩ	≥500
Düzeltilmiş çalışma sıcaklığı aralığı	°C	-10...+40
Çalışma sıcaklığı aralığı	°C	-40...+80
Yük Hücresi malzemesi		Paslanmaz Çelik
Koruma sınıfı (EN60529 standartlarına göre)		IP68
Kablo boyu	m	14 veya 16±%3
Kablo dış çapı	mm	5
Ürün ağırlığı	kg	2.9 3.5 5 10
Paket ağırlığı	kg	3.1 3.7 5.5 10.5
Paket ebatları	cm	19x20x12
