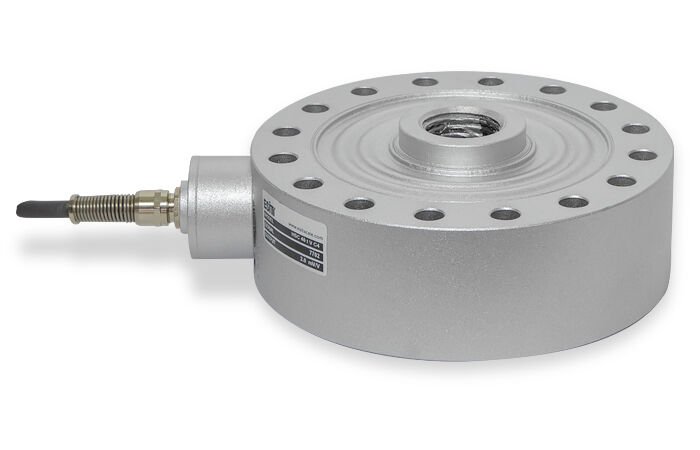

Basma Tipi Loadcell HSC-V Yük Hücresi

Basma Tipi Loadcell HSC-V Yük Hücresi

• HSC-V yük hücreleri, kesme kuvveti prensibi ile baskıya çalışan yüksek kapasiteli elektronik ağırlık ve kuvvet ölçme uygulamalarında endüstriyel ortamlarda kullanılmak üzere geliştirilmiştir. Kusursuz ve sağlam yapısı ile yan yüklere,  aşırı yüklere karşı yüksek dayanıklılık gösterir.

• Alaşım çeliğinden gövdesi korozyona uzun süreler dayanabilen özel boya ile kaplanmış, ölçüm bölgesi ise paslanmaz çelik kapakla kaynaklı olarak kapatılmış olan HSC-V yük hücreleri, IP68 sınıfında suya karşı tam korumalıdır. HSC-V yük hücreleri, ağır endüstri koşullarına uygundur. Yüksek kapasitelerdeki taşıt kantarları, demiryolu vagon kantarları, tank tartı sistemleri ve proses ölçümlerinde kullanılır.

Ürün Özellikleri :

• OIML R60 sertifikalı

• IP68 endüstriyel koruma

• Yan yüklere dayanıklı

• Ağır hizmete dayanıklı

• Kaynakla kapalı gövde

• İnce profil gövde

Teknik Özellikleri :

Model	Kapasite	Minimum Taksimat	Aşırı Yükleme Kapasitesi
HSC-V 40	40,000 kg	8.000 g	60,000 kg
HSC-V 60	60,000 kg	12.000 g	90,000 kg
HSC-V 100	100,000 kg	20.000 g	150,000 kg

Maksimum kapasite (Emax)	kg	40000, 60000, 100000
Hassasiyet sınıfı (OIML R 60 standartlarına göre)		C1 C3 C4
Maksimum bölüntü sayısı ()		1000 3000 4000
Minimum ölçüm aralığı ()		Emax/3500 Emax/6750 Emax/20000
Toplam hata	%	≤±0.05 ≤ ±0.02 ≤±0.015
Sıfıra dönüş hatası (DR)	%Emax	0.0039 0.0030
Minimum yük	%Emax	0
Aşırı yükleme kapasitesi	%Emax	150
Aşırı yan yükleme kapasitesi	%Emax	100
Kırılma kapasitesi	%Emax	300
Esneme (Emaxyükte)	mm	≤ 0.3
Maksimum uyarma gerilimi (Umax)	V	15
Kazanç (Cn)	mV/V	2 ±0.1%
Yüksüz çıkış	%Cn	≤±1.0
Giriş direnci	Ω	385 ±20
Çıkış direnci	Ω	351 ±3
İzolasyon direnci	MΩ	≥500
Düzeltilmiş çalışma sıcaklığı aralığı	°C	-10...+40
Çalışma sıcaklığı aralığı	°C	-40...+80
Yük Hücresi malzemesi		Çelik
Koruma sınıfı (EN60529 standartlarına göre)		IP68
Kablo boyu	m	13±%3
Kablo dış çapı	mm	8
Ağırlık	kg	12,6
Paket ebatları / ağırlığı	cm/kg	34 x 25 x 23 / 15.3
