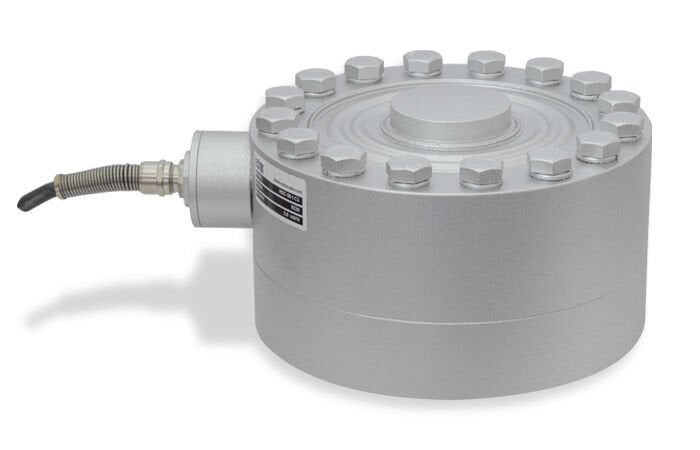

Basma Tipi Loadcell HSC Yük Hücresi

Basma Tipi Loadcell HSC Yük Hücresi

• HSC yük hücreleri ile bası yönünde çalışan yüksek kapasiteli elektronik ağırlık, kuvvet ölçme uygulamalarında endüstriyel ortamlarda kullanılmak üzere geliştirilmiştir. Kusursuz ve sağlam yapısı ile yan yüklere ve aşırı yüklere karşı yüksek dayanım gösterir.

• Alaşım çeliğinden gövdesi korozyona uzun süre dayanabilen özel boya ile kaplanmış, ölçüm bölgesi ise paslanmaz çelik kapakla kaynaklı olarak kapatılmış olan HSC yük hücreleri IP68 sınıfında suya karşı tam korumalıdır. Yüksek kapasitelerdeki taşıt kantarları, demiryolu vagon kantarları, tank tartım sistemleri ve proses ölçümlerinde kullanılır.

Ürün Özellikleri :

• OIML R60 sertifikalı

• IP68 endüstriyel koruma

• Yan yüklere dayanıklı

• Ağır hizmetlere dayanıklı

• Kaynakla kapatılmış gövde

• İnce profil gövde

Teknik Özellikleri :

Model	Kapasite	Minimum Taksimat	Aşırı Yükleme Kapasitesi
HSC 40	40000 kg	8 kg	60000 kg
HSC 60	60000 kg	12 kg	90000 kg
HSC 100	100000 kg	20 kg	150000 kg

Maksimum kapasite (Emax)	kg	40000,60000,100000
Hassasiyet sınıfı (OIML R 60 standartlarına göre)		C1 C3
Maksimum bölüntü sayısı ()		1000 3000
Minimum ölçüm aralığı ()		Emax/3500 Emax/6750
Toplam hata	%	≤ ±0.05 ≤ ±0.02
Sıfıra dönüş hatası (DR)	%Emax	0.0039
Minimum yük	%Emax	0
Aşırı yükleme kapasitesi	%Emax	150
Aşırı yan yükleme kapasitesi	%Emax	100
Kırılma kapasitesi	%Emax	300
Esneme (Emaxyükte)	mm	≤ 0.3
Maksimum uyarma gerilimi (Umax)	V	15
Kazanç (Cn)	mV/V	2 ±0.1%
Yüksüz çıkış	%Cn	≤±1.0
Giriş direnci	Ω	385 ±20
Çıkış direnci	Ω	351 ±3
İzolasyon direnci	MΩ	≥500
Düzeltilmiş çalışma sıcaklığı aralığı	°C	-10...+40
Çalışma sıcaklığı aralığı	°C	-40...+80
Yük Hücresi malzemesi		Çelik
Koruma sınıfı (EN60529 standartlarına göre)		IP68
Kablo boyu	m	13±%3
Kablo dış çapı	mm	8
Ağırlık	kg	21,6 / 22,4 / 23,6
Paket ebatları / ağırlığı	cm/kg	26x34x24   /  24.2 / 25 / 26,2
