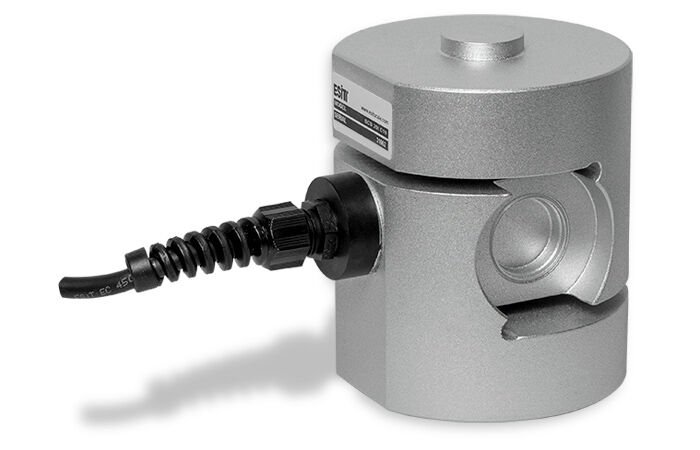

Basma Tipi Loadcell SCD Yük Hücresi

Basma Tipi Loadcell SCD Yük Hücresi

• SCD dijital yük hücreleri, kesme kuvveti prensibi ile baskıya çalışan yüksek kapasiteli elektronik ağırlık ve kuvvet ölçme uygulamalarında endüstriyel ortamlarda kullanılmak üzere geliştirilmiştir. Kusursuz, sağlam yapısı ile yan yüklere ve aşırı yüklere karşı yüksek dayanıklılık gösterir.

• Alaşım çeliğinden gövdesi korozyona uzun süreler dayanabilen özel boya ile kaplanmış, ölçüm bölgesi ise paslanmaz çelik kapakla kaynaklı olarak kapatılmış olan SCD yük hücreleri IP68 sınıfında suya karşı tam korumalıdır. SCD yük hücreleri, ağır endüstri koşullarına uygundur. Yüksek kapasitelerdeki taşıt kantarları, platform kantarları ve tank tartı sistemleri, otomatik tartı aletleri ve proses ölçümlerinde kullanılır.

• Kamyon kantarlarında başlıca hatalar; kantar platformunun yük karşısında eğim vermesinden ve yaz kış arasındaki sıcaklık farklarının kantar uzunluğunu değiştirmesinden oluşur. Bu iki şartta da yere dik monte edilmiş olan yük hücreleri eksenlerinden yana yatarlar ve bu sebeple kantar hatalı ölçüm yapabilir. Esit patentli açı hatası düzeltme teknolojisi sayesinde yük hücresinin dikey eksenden sapma açısı sensörler yardımıyla ölçülerek, ağırlık ölçümünün hatasız olması sağlanır.

• SCD dijital yük hücresi, durumunu yük hücresine bağlı cihazlara bildirmek için hata ve uyarı bayraklarına sahiptir. Bu sayede master cihaz, yük hücresinin normal çalışmasını algılayabilir ve arıza durumları için gerekli önlemler alabilir.

Ürün Özellikleri :

• OIML R60 sertifikalı

• Kaynaklı kapaklı gövde

• Yan yüklere dayanıklı

• Ağır hizmete dayanıklı

• IP68 endüstriyel koruma

• Kurulum açısı kompanzasyonu

• CANBUS / RS485 haberleşmesi

• Ölçüm hatası ve arıza tespiti

• 24 bit A/D dönüştürücü

Teknik Özellikleri :

Model	Kapasite	Minumum Taksimat	Aşırı Yükleme Kapasitesi
SCD 10	10000 kg	250 g	15000g
SCD 20	20000 kg	500 g	30000g

Maksimum kapasite (Emax)	kg	10000, 20000
Hassasiyet sınıfı (OIML R 60 standartlarına göre)		C3 C6 C10
Maksimum bölüntü sayısı ()		3000 6000 10000
Minimum ölçüm aralığı ()		Emax/25000 Emax/30000 Emax/40000
Toplam hata	%	≤ ±0.04 ≤ ±0.02 ≤ ±0.012
Sıfıra dönüş hatası (DR)	%Emax	≤ ±0.020 ≤ ±0.015 ≤ ±0.005
Aşırı yükleme kapasitesi	%Emax	150
Aşırı yan yükleme kapasitesi	%Emax	100
Kırılma kapasitesi	%Emax	300
Esneme (Emaxyükte)	mm	≤ 0.3
Besleme gerilimi(Umax)	V	12-24
Besleme akımı	mA	100
Çıkış büyüklüğü (nominal yükte)	Sayım	200000
Analog/Digital dönüştürücü (sigma delta)	bit	24
Analog/Dijital dönüştürücü hızı	Hz	6 ila 800 arası yapılandırılabilir
Asenkron haberleşme hızı	Baud	CANOpen 500kbps, Modbus 115.200 kbps
Veri arayüzü	Yarı Dublex	CANOpen or Modbus
Açı ölçüm hatası	Derece	0.1
İzolasyon voltajı	V	2500
Düzeltilmiş çalışma sıcaklığı aralığı	°C	-10...+40
Çalışma sıcaklığı aralığı	°C	-40...+70
Yük Hücresi malzemesi		Paslanmaz Çelik
Koruma sınıfı (EN60529 standartlarına göre)		IP68
Ağırlık	kg	8
Paket ebatları / ağırlığı	cm/kg	25x25x18 / 10.3
