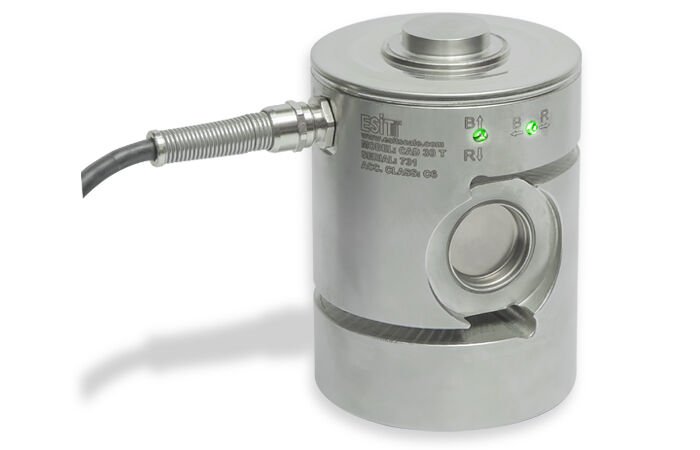

Loadcell CAD-EX Dijital Yük Hücresi

Loadcell CAD-EX Dijital Yük Hücresi

• Model CAD-EX çift soketlidir, kablolama loadcell'den diğer loadcell'e atlayarak yapılır ve birleştirme kutusuna gerek duymaz ve bu sebeple arıza halinde değiştirilmesi çok kolaydır.

• Model CAD-EX yük hücreleri, kesme kuvveti prensibi ile baskıya çalışan yüksek kapasiteli elektronik ağırlık ve kuvvet ölçme uygulamalarında endüstriyel ortamlarda kullanılmak üzere geliştirilmiştir. Kusursuz ve sağlam yapısı ile yan yüklere ve aşırı yüklere karşı yüksek dayanıklılık gösterir.

• Paslanmaz çelikten gövdesi korozyona dayanabilir. CAD-EX yük hücreleri, ağır endüstri ve kimyasal ortam koşullarına uygundur. Yüksek kapasitelerdeki taşıt kantarları, platform kantarları, tank tartı sistemleri, otomatik tartı aletleri ve proses ölçümlerinde kullanılır.

• CAD-EX loadcellerin diğer marka dijital loadcellere göre en önemli avantajı içerisinde elektronik açı ölçer olmasıdır. Böylelikle montaj sırasında teknisyenin düzgün montaj yapabilmesi için renkli ledlerle uyarı verir.

• Kamyon kantarlarında başlıca hatalar; kantar platformunun yük karşısında seğim vermesinden ve yaz kış arasındaki sıcaklık farklarının kantar uzunluğunu değiştirmesinden oluşur. Bu iki şartta da yere dik monte edilmiş olan yük hücreleri eksenlerinden yana yatarlar, bu sebeple kantar hatalı ölçüm yapabilir. Esit patentli açı hatası düzeltme teknolojisi sayesinde loadcell’in dikey eksenden sapma açısı sensörler yardımıyla ölçülerek, ağırlık ölçümünün hatasız olması sağlanır.

• CAD-EX loadcell kolon prensibi ile çalışan diğer loadcellere göre %80 daha fazla yanal yüklere dayanıklıdır. Özellikle kamyon kantarlarında loadcell bozulmalarının ana nedeni kamyon giriş çıkışlarında loadcelle aşırı yanal yük gelmesidir.

Ürün Özellikleri :

• OIML R60 sertifikalı

• Kaynakla kapalı gövde

• Yan yüklere %100 dayanıklı

• Aşırı yüke %300 dayanıklı

• IP68 endüstriyel koruma

• Yıldırım koruması

• Montaj açısı ölçme özelliği

• RS485 haberleşme

• İndikatörden otomatik köşe kalibrasyonu

• Hatalı ölçüm tespit fonksiyonları

• 24 bit A/D dönüştürücü

Teknik Özellikleri :

Maksimum kapasite (Emax)	t	10, 20, 30
Hassasiyet sınıfı (OIML R 60 standartlarına göre)		C3 C4 C5 C6
Maksimum bölüntü sayısı ()		3000 4000 5000 6000
Minimum ölçüm aralığı ()		Emax/10000 Emax/20000 Emax/20000 Emax/40000
Toplam hata	%	≤ ±0.02  ≤ ±0.012  ≤ ±0.012  ≤ ±0.01
Sıfıra dönüş hatası (DR)	%Emax	≤ ±0.0166 ≤ ±0.0125 ≤ ±0.0100 ≤ ±0.080
Aşırı yükleme kapasitesi	%Emax	150
Aşırı yan yükleme kapasitesi	%Emax	100
Kırılma kapasitesi	%Emax	300
Esneme (Emaxyükte)	mm	≤ 0.3
Besleme gerilimi(Umax)	V	12-24
Besleme akımı	mA	100
Çıkış büyüklüğü (nominal yükte)	Sayım	200 000
Analog/Digital dönüştürücü (sigma delta)	bit	24
Analog/Dijital dönüştürücü hızı	Hz	1 veya 200
Asenkron haberleşme hızı	Baud	115.200
Veri arayüzü	Yarı Dublex	RS 485
Açı ölçüm hatası	Derece	0.1
Eğim açısı hata göstergesi		2 adet 3 renkli Led
İzolasyon voltajı	V	2500
Düzeltilmiş çalışma sıcaklığı aralığı	°C	-10...+40
Çalışma sıcaklığı aralığı	°C	-40...+70
Yük Hücresi malzemesi		Paslanmaz Çelik
Koruma sınıfı (EN60529 standartlarına göre)		IP68
Ağırlık	kg	8
