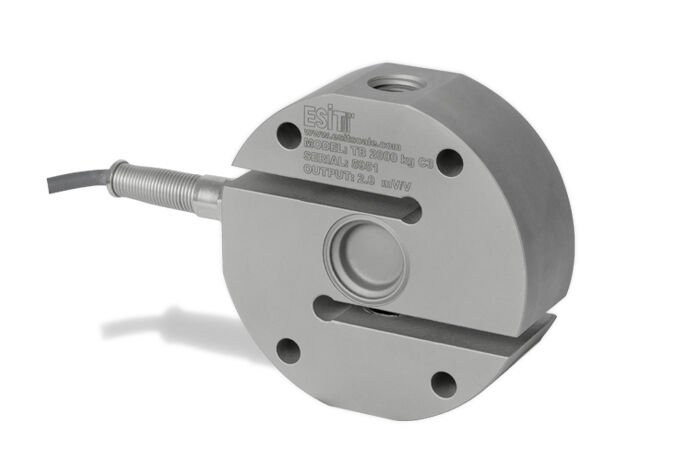

S Tipi Loadcell TB Yük Hücresi

• TB yük hücreleri, kesme kuvveti prensibi ile çalışan elektronik ağırlık ve kuvvet ölçme uygulamalarında kullanılmak üzere geliştirilmiştir. Çekiye çalışan ağırlık ve kuvvet ölçme uygulamaları için geliştirilmiş olup basıya çalışan sistemlere de uyarlanabilir.

• Orta kapasiteli tank tartımı, tumba kantarları, elektromekanik kantarlar, çekme-koparma test cihazlari, proses yük uygulamaları ve benzeri sistemlerde kullanılır. Alaşım çeliğinden gövdesi korozyona uzun süre dayanabilen özel boya ile kaplanmış ve ölçüm bölgesi ise paslanmaz çelik kaynakla kapatılmış TB yük hücreleri, IP68 sınıfında suya karşı tam korumalıdır.

Ürün Özellikleri :

• Kolay Montaj

• Kaynakla kapatılmış gövde

• OIML R60 normlarına uygun

• IP68 Endüstriyel koruma

Teknik Özellikleri :

Model	Kapasite	Minimum Taksimat	Aşırı Yükleme Kapasitesi
TB 500	500 kg	100g	750 kg
TB 1000	1000 kg	200 g	1500 kg
TB 2000	2000 kg	400 g	3000 kg
TB 3000	3000 kg	600 g	5000 kg
TB 5000	5000 kg	1000 g	7500 kg

Maksimum kapasite (Emax)	kg	500,1000,2000, 3000, 5000
Hassasiyet sınıfı (OIML R 60 standartlarına göre)		C1 C3
Maksimum bölüntü sayısı ()		1000 3000
Minimum ölçüm aralığı ()		Emax/5000 Emax/5000
Toplam hata	%	≤ ±0.03 ≤ ±0.02
Sıfıra dönüş hatası (DR)	%Emax	0.01
Minimum yük	%Emax	0
Aşırı yükleme kapasitesi	%Emax	150
Aşırı yan yükleme kapasitesi	%Emax	100
Kırılma kapasitesi	%Emax	200
Esneme (Emaxyükte)	mm	≤ 0.4
Maksimum uyarma gerilimi (Umax)	V	15
Kazanç (Cn)	mV/V	2 ±0.1%
Yüksüz çıkış	%Cn	≤±1.0
Giriş direnci	Ω	385 ±20
Çıkış direnci	Ω	351 ±3
İzolasyon direnci	MΩ	≥500
Düzeltilmiş çalışma sıcaklığı aralığı	°C	-10...+40
Çalışma sıcaklığı aralığı	°C	-40...+80
Yük Hücresi malzemesi		Çelik
Koruma sınıfı (EN60529 standartlarına göre)		IP68
Kablo boyu	m	5±%3
Kablo dış çapı	mm	5
Ağırlık	kg	1.8 // 2.9
Paket ebatları / ağırlığı	cm/kg	21x26x7 / 1.9 // 3.1
