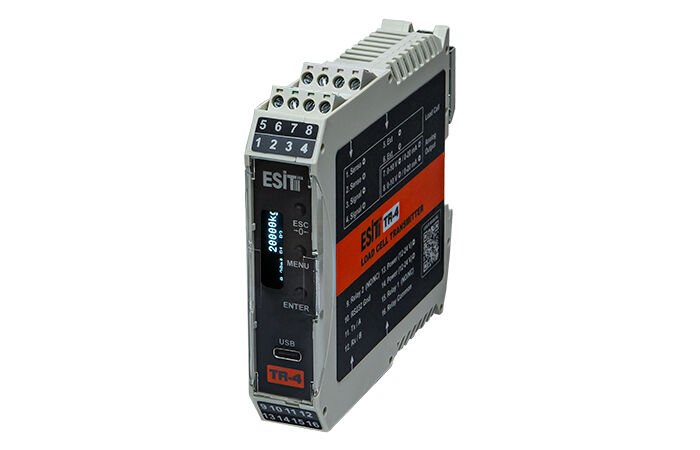

TR-4 Galvanik Yalıtımlı Yük Hücresi Transmitteri

TR-4 Galvanik Yalıtımlı Yük Hücresi Transmitteri Galvanik Yalıtımlı Yük Hücresi Transmitteri

• Esit TR4 Transmitter, yük hücresi sinyallerini işleyerek endüstride kullanma olanağı sunan dijital mikroişlemcili bir ağırlık transmitteridir.

• Yeni nesil Esit TR4 yük hücresi transmitteri ekran ve tuşlar yardımıyla menüden kolay ayar yapabilme imkanına sahiptir. Yenilikçi tasarımı, desteklediği bağlantı seçenekleri, bluetooth ve wi-fi kablosuz bağlantı özellikleri ile mobil cihazlar veya internet üzerinden menüdeki tüm ayarları değiştirme imkanı sunar.

• Tartı, dozaj, seviye kontrol, proses kontrol uygulamalarında PLC ve benzeri endüstriyel kontrol elemanlarına sinyal uyarlayıcı olarak kullanılır. Ayarlanabilir röle çıkışı ile yalnız başına tek olaylı basit açma, kapama, doldurma, boşaltma otomasyonlarını yapabilir. Ray montajına uygun kutusuyla pano içindeki diğer elemanlarla bir bütünlük oluştururken endüstriyel kontrol cihazlarına kolay bağlantı olanağı sağlar.

• Endüstriyel ortamlar için tasarlanan cihaz, üç yollu galvanik yalıtım özelliği ile üretilmiştir. Emsallerinde bulunmayan bu özelliği sayesinde yük hücresinin kaçak gerilimden bozulma olasılığı azalırken, ortamdaki parazitler cihazın yüksek hassasiyet ve kararlılığını etkilememektedir.

Ürün Özellikleri :

• Dahili OLED ekran

• Üç yollu galvanik yalıtım

• Röle konumu göstergesi

• RS232,RS485 seri haberleşme çıkışı

• Seri Modbus Haberleşme

• Dahili 2 röle çıkışı

• Analog çıkış 0-20 mA

• Analog çıkış 0-10 V

• Wi-fi ve Bluetooth

• Android akıllı telefon uygulaması

Teknik Özellikleri :

Hassasiyet
Hata sınıfı	0.03
A/D çeviricisi	24bit Sigma-Delta
Okuma sıklığı	6Hz - 400Hz
Akım çıkışı (yük direnci)	< 500 ohm
Gerilim çıkışı (yük direnci)	> 5k ohm
Yük Hücresi
Besleyebileceği yük hücresi sayısı	8 adet(350ohm)
Analog giriş aralığı	1 mV/V - 2 mV/V - 5 mV/V - 160mV/V (seçilebilir)
Besleme voltajı	5V
İzolasyon Gerilimi
Güç kaynağı - yük hücresi arası	1.5 kV
Güç kaynağı - çıkış sinyali arası	1.5 kV
Yük hücresi - çıkış sinyali arası	1.5 kV
Çevre
Çalışma sıcaklığı aralığı	0°C +50°C
Depolama sıcaklığı aralığı	-20°C +70°C
Besleme gerilimi ve Güç	24V DC (9V … 36 V) - 5W
Tuşlar ve Gösterge
Tuşlar	3 taktil tuş, 0.91" Oled Ekran
Kutu
Malzemesi ve koruma sınıfı	Ray tipi, plastik, IP20
Ağırlığı	0.15kg
Paket ağırlığı ve ebatları	0.2kg 13x8x3 cm
Haberleşme	Standart Opsiyonel
Seri haberleşme çıkışı*	RS-232 / RS-485 2. RS-485 / RS-422
Paralel yazıcı çıkışı	- -
Binary (BCD) çıkış	- -
Harici gösterge çıkışı	- -
Dijital giriş / çıkış*	2 Adet röle çıkışı 2A -
Analog çıkış	0-20mA ve 0-10V -
Bluetooth ve Wi-Fi	-
USB	-
